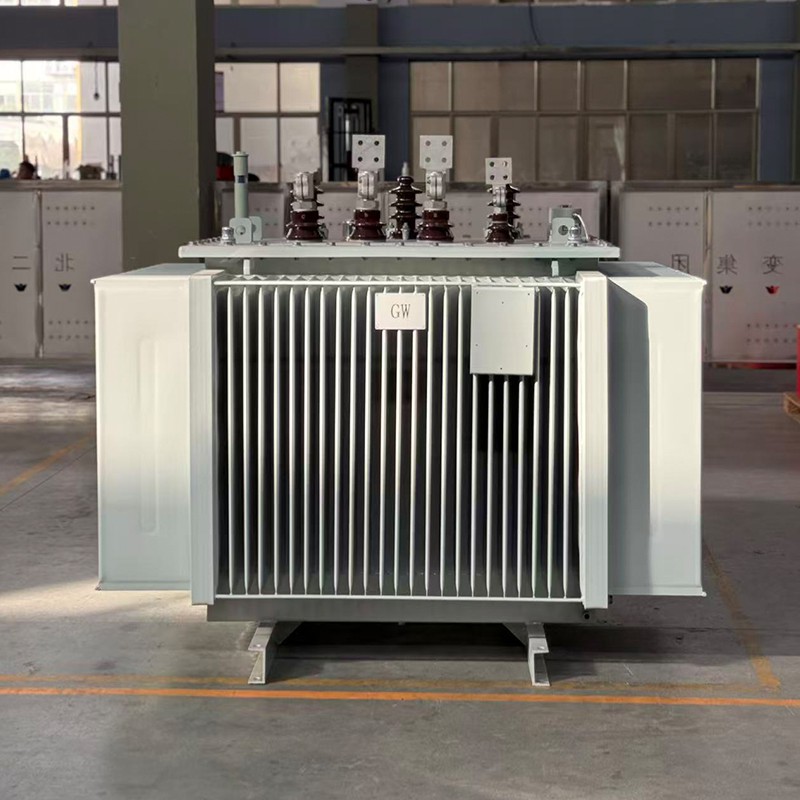

3000 Kva Oil-filled na Transformer

Ang3000 kVA Oil Immersed Transformerminarkahan ang entry point sa kategoryang "Medium Power". Bagama't maaari itong i-configure para sa pangkalahatang pamamahagi, ito ay higit na naka-engineered para sa mga espesyal na pang-industriya na application kung saan nilalampasan ang karaniwang mababang -mga limitasyon ng boltahe.

Bilang isang premiumtranspormer na puno ng dielectric na likido, ang unit na ito ay idinisenyo upang pangasiwaan ang mataas na-flux density na operasyon. Hindi tulad ng mas maliliit na unit ng pamamahagi na umaasa sa corrugated elasticity, ang 3000 kVA unit ay karaniwang nagtatampok ng matibay, hindi{3}}lumalawak na istraktura ng tangke na kasama ng panlabas naTangke ng Conservator. Nagbibigay-daan ang arkitektura na ito para sa matatag na pamamahala ng malaking volume ng dielectric fluid (tinatayang. 2000+ litro) na lumalawak sa ilalim ng mabibigat na karga.

Dahil ang keyword ay"Dielectric Liquid", nag-aalok kami ng flexibility na lampas sa karaniwang mineral na langis. Para sa mga proyektong nangangailangan ng mataas na kaligtasan sa sunog (hal., mga panloob na substation ng industriya o mga platform sa malayo sa pampang), itotranspormer na puno ng dielectric na likidomaaaring i-retrofill ngSynthetic o Natural Esters (K-Mga likido sa klase).

• Fire Point: Esters have a fire point >300 degree, kumpara sa ~170℃para sa mineral na langis.
• Pamamahala ng kahalumigmigan:Ang conservator system ay nilagyan ng aSilica Gel Breathero walang maintenance-.Rubber Bag (Air Cell)sa loob ng conservator. Inihihiwalay nito ang likido mula sa direktang air contact, na pumipigil sa oksihenasyon habang pinapayagan ang fluid na "huminga" sa isang hiwalay na silid ng pagpapalawak.

Sa 3 MVA, ang pamamahala sa kasalukuyang ay ang pangunahing hadlang sa engineering.

• 690V Industrial Standard:Upang mapanatiling madaling pamahalaan ang mga agos (~2500A), maraming 3000 kVA unit ang nasugatan para sa690Vpangalawang output. Ito ang pamantayan para sa wind turbine step-up units at large industrial variable speed drives (VSD).
• Ang 400V Challenge:Kung ang 400V output ay mahigpit na kinakailangan, ang kasalukuyang surge sa approx.4330 Amps. Sa sitwasyong ito, ang pagwawakas ng LV ay ginawang eksklusibo gamit ang amulti-flange Busbar Throat, na idinisenyo upang mag-mate na may mataas na-rating na Copper Busduct, dahil ang paglalagay ng kable ay pisikal na hindi praktikal.

Kasama sa mga karaniwang feature para sa isang unit na ganito kalaki ang:

• Buchholz Relay:Naka-install sa pipe sa pagitan ng pangunahing tangke at conservator, partikular para makita ang akumulasyon ng gas (minor faults) o oil surges (major faults).
• Magnetic Oil Level Gauge (MOG):Isang dial-type gauge na naka-mount sa conservator para sa ground-level visibility.

• Renewable Energy:I-step-ang mga transformer para sa 2.X MW wind turbine (690V/33kV).
• Mga Halaman ng Petrochemical:Pinapaandar ang malalaking 690V o 3.3kV na mga bomba at compressor.
• Mga Data Center:Mga nakatalagang MV/LV unit para sa mga server hall na nangangailangan ng N+1 redundancy.

3000 kVA oil immersed transformer na naka-install sa isang petrochemical

planta powering pump.
