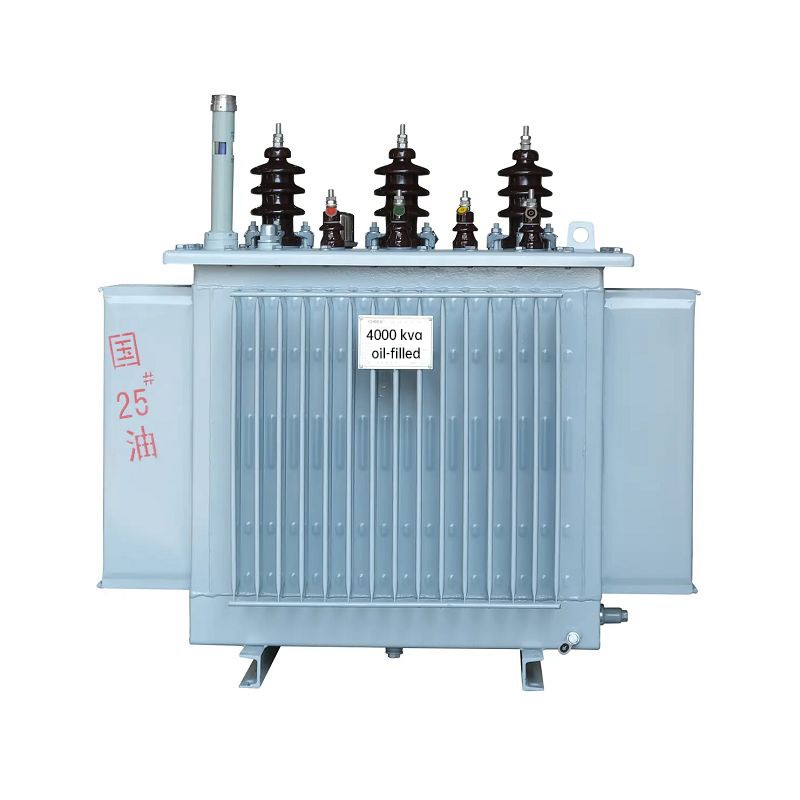

4000 Kva Oil-filled Transformer

Ang4000 kVA Oil Immersed Transformeray partikular na ininhinyero bilang isang Step-Up Unit para sa utility-scale photovoltaic (PV) power plants. Hindi tulad ng mga karaniwang distribution transformer na nagpapababa ng boltahe, ang unit na ito ay gumagana nang baligtad, na nagpapalakas sa mababang boltahe na output mula sa mga central inverter (karaniwang 600V - 800V) hanggang sa katamtamang boltahe (33kV o 35kV) para sa grid transmission.

Bilang isang dalubhasasolar transpormer, ito ay idinisenyo upang gumana sa ilalim ng malupit, cyclic loading na kondisyon ng mga solar farm. Nagtatampok ito ng matibay na disenyo ng istruktura na may kakayahang pangasiwaan ang "pulsed" na likas na katangian ng solar energy, kung saan ang mga load ay mabilis na nagbabago sa cloud cover, nang hindi dumaranas ng thermal fatigue.

Ang kahusayan sa layout ng solar farm ay susi. Ang isang tampok na pagtukoy ng aming 4000 kVA na modelo ay ang opsyon para sa aDual Low-Voltage (LV) winding configuration(hal, Dy11y11 vector group).

• Ang Lohika:Ito ay nagbibigay-daan sa dalawang magkahiwalay na 2.0 MW inverters na konektado sa isang solongsolar transpormer.
• Ang Benepisyo:Sa pamamagitan ng galvanically isolating ng dalawang LV inputs, pinapaliit namin ang circulating currents sa pagitan ng inverters at makabuluhang binabawasan ang balanse ng system (BOS) na mga gastos sa pamamagitan ng pagbabawas sa mga kinakailangan sa trenching at paglalagay ng kable.

Ang mga solar farm ay madalas na matatagpuan sa mga disyerto o mataas na-radiation zone.

• Panlabas na Katatagan:Bilang isang masungittranspormer na puno ng langis, ang tangke ay pinahiran ng C4 o C5-Mataas na klaseng UV-resistant na pintura upang makatiis ng mga dekada ng direktang liwanag ng araw. Ang sistema ng paglamig ay napakalaki upang gumana nang epektibo kahit na sa mga nakapaligid na temperatura na 50 degree.
• Gabi-Kahusayan sa Oras:Dahil ang mga solar plant ay walang kita sa gabi, ang "Walang-Load Loss" (Iron Loss) ay isang kritikal na sukatan sa ekonomiya. Gumagamit kami ng mataas na-permeability laser-scribed silicon steel para mabawasan ang core excitation power, na tinitiyak na hindi mauubos ng transformer ang mga kita sa gabi.

Isara-ang detalye ng mga nakasalansan na silicon steel core lamination na ipinapakita

makinis na pagtatapos ng gilid.

• Koneksyon ng HV:Karaniwang nilagyan ng isangIP54 Cable Boxangkop para sa pagwawakas ng malalaking cross-section na XLPE cable na nagmumula sa MV switchgear.
• Panloob na Proteksyon:Nilagyan ng aBuchholz RelayatPressure Relief Device (PRD)na may mga contact sa paglalakbay. Kung sakaling magkaroon ng internal arc fault, agad na ihihiwalay ng mga device na ito ang transpormer upang maiwasan ang mga panganib sa sunog sa malalayong solar field.

• Utility-Scale Solar Parks:Pagkonekta ng mga central inverters sa 33kV collector ring.
• Energy Storage System (BESS):Pamamahala ng bi-directional na daloy ng kuryente para sa malalaking lalagyan ng baterya (4MWh+) na nagbibigay ng mga serbisyo sa regulasyon ng dalas.

4000 kVA oil immersed step-up transformer na naka-install sa a

utility-scale solar PV power plant.
