Site Planning at Enclosure Engineering

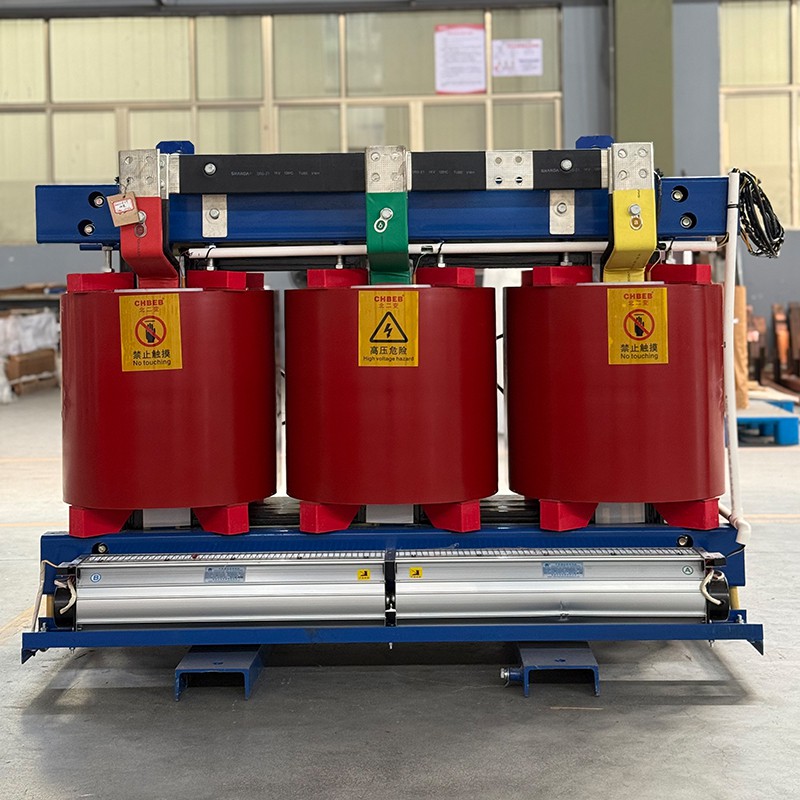

Ang1500 kVA Dry Type Transformerkumakatawan sa isang makabuluhang footprint sa anumang electrical layout. Sa mataas na-density na komersyal na mga proyekto, naglalaan ng premium, klima-kinokontrol na espasyo sa sahig para sa isang pamantayanpanloob na dry type transpormeray kadalasang hindi mahusay sa ekonomiya. Dahil dito, ang mga inhinyero ng pasilidad ay lalong nagsasaad ng mga yunit na ito para sa mga pag-install sa rooftop o service yard upang ma-maximize ang nauupahang interior area.

Gayunpaman, ang paglipat ng tuyong-uri ng unit sa labas ay nagdudulot ng matitinding panganib. Ang mga karaniwang ventilated na enclosure ay nagbibigay-daan sa hangin-na ulan na i-bypass ang mga louver, na humahantong sa mga agarang insulation fault. Samakatuwid, ang pag-convert ng yunit na ito sa isang mabubuhaypanlabas na dry type transpormeray nangangailangan ng kumpletong muling pagdidisenyo ng arkitektura ng pabahay, na lumilipat mula sa simpleng sinuntok-mga bentilasyong bakal patungo sa mga kumplikadong geometrie ng pagsasala.

Engineering para sa Outdoor Survival

Dobleng-nakatuping labyrinth louver sa 1500 kVA outdoor dry type na transformer enclosure.

Upang matiyak ang mahabang buhay sa mga hindi nakokontrol na kapaligiran, tinutugunan namin ang dalawang partikular na mekanismo ng pagkabigo:Hangin-Driven IngressatPhase-Baguhin ang Halumigmig.

NEMA 3R / IP44 Labyrinth:Ginagamit naminDobleng-Natuping Labyrinth Louvers. Pinipilit ng mga geometry na ito ang pagpasok ng hangin na gumawa ng maraming 90-degree na pagliko. Habang ang hangin ay maaaring mag-navigate sa landas na ito, ang mga patak ng tubig at mabibigat na particulate ay hindi maaaring; naaapektuhan nila ang mga steel baffle at umaagos sa pamamagitan ng gravity bago nila maabot ang mga live na HV coil.
Pamamahala ng Dew Point:Habang pinipigilan ng IP44 ang ulan, hindi nito mapipigilan ang halumigmig. Ang pangunahing panganib para sa mga panlabas na unit ay "Cold Start Flashover." Sa panahon ng-off load (hal., gabi), bumababa ang core temperature. Kung ito ay tumama sa dew point, ang moisture vapor ay namumuo sa isang likidong pelikula sa mga windings. Upang maiwasan ito, nag-install kamiHygrostat-Mga Kinokontrol na Heaterna nagpapanatili ng panloob na temperatura sa 5-7℃sa itaas ng ambient, pisikal na pumipigil sa pagkondensasyon ng singaw ng tubig sa ibabaw ng pagkakabukod.

Dobleng-nakatuping labyrinth louver sa 1500 kVA outdoor dry type

enclosure ng transpormer.

Paghawak ng 2100 Amps: Logic ng Koneksyon

Naghahatid ng humigit-kumulang2165 Amps(sa 400V) ay nagpapakita ng isang pisikal na hamon sa koneksyon. Ang paggamit ng maramihang parallel heavy-gauge cable ay maaaring humantong sa mekanikal na stress sa mga LV terminal (Cantilever Load).

Samakatuwid, ang mababang-boltahe na lalamunan ng aming 1500 kVA unit ay idinisenyo gamit ang isang reinforcedFlange ng Koneksyon ng Busbar. Nagbibigay-daan ito para sa isang direkta, mahigpit na pagkakabit sa isang Busway system (Busduct), na siyang pamantayan sa industriya para sa ligtas na pagpapadala ng mga agos na lampas sa 2000A sa mga data center at mabibigat na industriya.

Factory assembly ng reinforced busbar connection flange para sa

1500 kVA transpormer.

Teknikal na Data Sheet

Teknikal na Parameter	Pagtutukoy / Mga Pagpipilian
Na-rate na Kapangyarihan	1500 kVA (1.5 MVA)
Pangunahing Boltahe	10kV / 11kV / 13.2kV / 33kV
Pangalawang Boltahe	400V / 415V / 480V
Rated Current (LV)	~2165 A (sa 400V)
Rating ng Enclosure	IP20/IP23 (Indoor) o IP44/NEMA 3R (Outdoor)
Paglamig	AN (Base) / AF (+33% Kapasidad)
Impedance Boltahe	6.0% (Karaniwan)
Klase ng Insulasyon	Class F (155℃) o Class H (180℃)
Mga accessories	Mga Space Heater, Surge Arrestor

Karaniwang Konteksto ng Aplikasyon

Data Center Cooling Yards:Naka-install sa labas upang paganahin ang mga panlabas na chiller, na naglalabas ng puting espasyo sa loob ng server hall.
Industrial Retrofits:Inilalagay sa reinforced rooftop kapag ang mga basement switch room ay ganap na okupado.
Marine Ports:Shore-para-magpadala ng mga power supply unit kung saan dapat lumaban ang enclosure sa spray ng asin at malakas na ulan.
