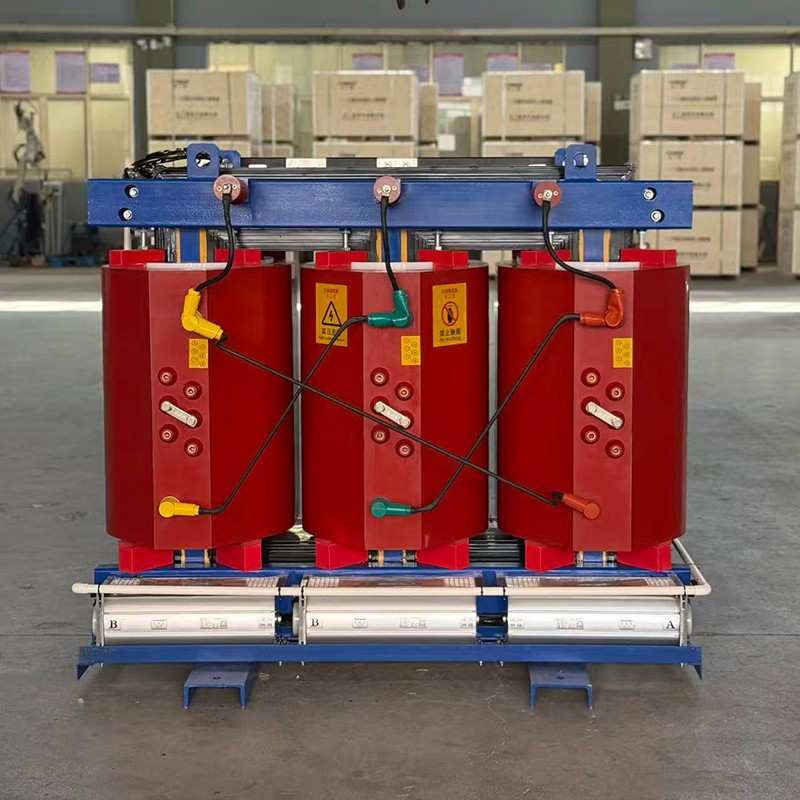

2000 Kva Dry Type Transformer

Ang2000 kVA Dry Type Transformeray ang standard-bearer para sa modernong hyperscale data center at kritikal na industriyal na kita. Habang ang mga kalkulasyon ng pagkarga ay kadalasang nagmumungkahi ng a1600 kva dry type transpormerMaaaring sapat na, mas pinipili ng mga taga-disenyo ng pasilidad ang 2000 kVA unit upang magamit ang pisika ng Pagkawala ng Pag-load.

Ang mga pagkawala ng tanso (I²R) ay proporsyonal sa parisukat ng kasalukuyang. Sa pamamagitan ng pagtukoy ng isang 2000 kVA unit upang mahawakan ang isang 1600 kVA load, ang transpormer ay gumagana sa 80% na kapasidad lamang. Dahil sa parisukat na batas, ang pagbawas na ito sa kasalukuyang load ay nagreresulta sa isang hindi proporsyonal na malaking pagbaba sa resistive heating kumpara sa pagpapatakbo ng 1600 kVA unit sa thermal limit nito. Ang diskarteng ito ay hindi lamang binabawasan ang kW na enerhiyang nasayang bilang init ngunit makabuluhang pinabababa rin ang thermal stress sa insulation, na epektibong nagdodoble sa maaasahang habang-buhay ng asset.

Bilang isang mabigat-tungkulindry type power transpormer, ang yunit na ito ay inhinyero upang mahawakan ang higit pa sa mga linear resistive load. Sa mga application tulad ng mga server hall o manufacturing plant na may mabigat na paggamit ng VFD, ang kasalukuyang waveform ay nasira ng harmonics.



• K-Factor Design:Hindi tulad ng mga karaniwang unit ng pamamahagi, maaaring ma-rate ang modelong itoK-13 o K-20. Pinalaki namin ang neutral na konduktor (200% na rating) at ginagamit ang mga paikot-ikot na foil upang mabawasan ang "Epekto ng Balat" na dulot ng mataas na-dalas na harmonic na alon.
• Electrostatic Shielding:Ang mataas na{0}}frequency na ingay ng grid ay karaniwang tumatawid mula sa HV patungo sa LV windings sa pamamagitan ngcapacitive coupling. Upang maiwasan ito, naglalagay kami ng grounded na tansong screen sa pagitan ng pangunahin at pangalawang coil. Hinaharang ng screen na ito ang kasalukuyang ingay na dumadaloy sa inter-winding stray capacitance at direktang inilipat ito sa ground, na pinipigilan itong masira ang kalidad ng power na inihatid sa mga sensitibong downstream na rack ng server.

Proseso ng factory foil winding para sa K-Factor rated dry type

mga transformer na binabawasan ang epekto sa balat.

Naghahatid ng tuluy-tuloy na kasalukuyang humigit-kumulang2887 Amps(sa 400V) ay ginagawang hindi praktikal ang mga karaniwang cable lug.

• Bus Duct Flange:Ang mababang-boltahe na enclosure ay katumpakan-na ininhinyero gamit ang isang custom na flange upang direktang i-mateCopper Busbar Trunking System.
• Mga Flexible na Link:Upang i-decouple ang mekanikal na vibration ng transformer core mula sa matibay na sistema ng busbar, nag-install kami ng braided copper flexible links (expansion joints) sa mga terminal. Pinipigilan nito ang mga stress fracture sa mga insulator ng bushing sa panahon ng operasyon.

• Mga Data Center ng Tier 3/4:Nagsisilbi bilang pangunahing N+1 feed para sa mga server rack. Tinitiyak ng K-13 na rating ang pagiging maaasahan sa kabila ng hindi-linear na katangian ng switch-mode power supply.
• Mga halamang semiconductor:Pinapaandar ang mga cleanroom HVAC system kung saan kritikal ang kalidad ng kuryente at oras ng pag-andar.
• Mataas na-Mga Chiller:Nakatuon na supply para sa malalaking rooftop chiller plants, gamit ang AF cooling boost sa mga araw ng tag-araw.

2000 kVA dry type na transpormer na nagpapagana ng Tier 4 na server ng data center

mga rack.
