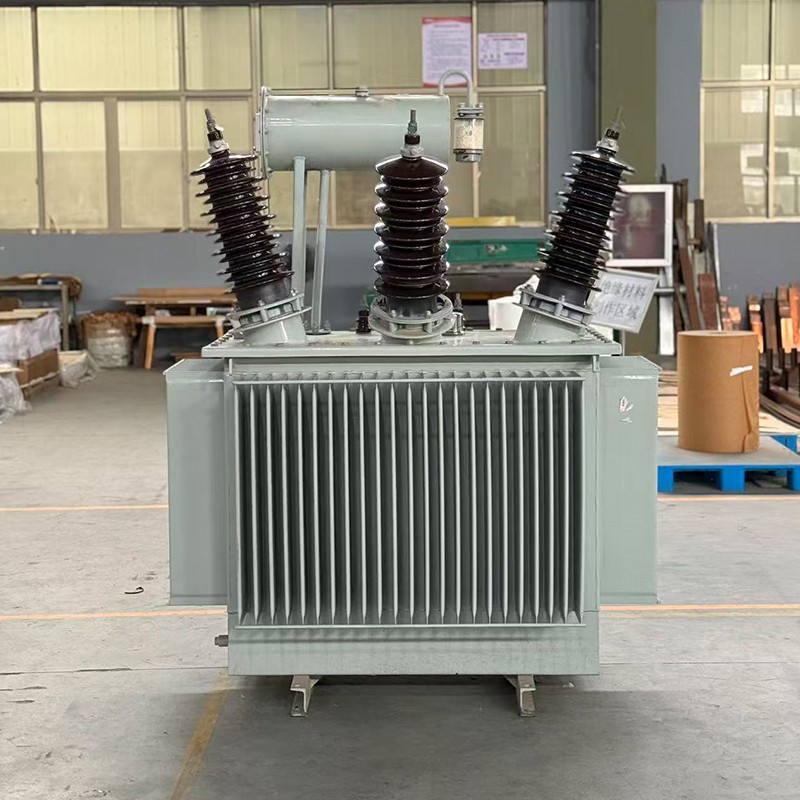

16000 Kva Oil-filled Transformer

Ang16000 kVA Oil Immersed Transformergumaganap bilang isang madiskarteng node sa power transmission, kadalasang pinangangasiwaan ang hakbang-pababa mula 66kV o 33kV hanggang sa mga boltahe ng pamamahagi. Sa sukat na ito, ang pagpapatuloy ng pagpapatakbo ay pinakamahalaga. Ang isang karaniwang transpormer ay nangangailangan ng madalas na downtime upang maserbisyuhan ang Naka-on-Load Tap Changer (OLTC), ngunit ang unit na ito ay ininhinyero upang alisin ang bottleneck na iyon.

Kino-configure namin ang premium na itotranspormer ng uri ng immersed na langiskasamaTeknolohiya ng Vacuum Interrupterpara sa OLTC system nito.

• Ang Problema:Ang mga tradisyunal na tap changer ay pumapatay ng mga arko sa langis, na lumilikha ng carbon sludge na nagpapababa sa dielectric na lakas ng tap compartment.
• Ang Solusyon:Sa pamamagitan ng pag-seal ng mga arcing contact sa loob ng vacuum bottle, nananatiling malinis ang insulating oil. Pinapalawak nito ang agwat ng pagpapanatili mula 50,000 na operasyon hanggang sa higit pa300,000 na operasyon, lubhang binabawasan ang mga gastos sa lifecycle para sa mga utility operator.

Ang pamamahala sa thermal load ng 16 MVA ay nangangailangan ng higit pa sa pagtatantya ng mga temperatura. Ang mga karaniwang thermometer ng langis ay kadalasang nahuhuli sa aktwal na mga kondisyon ng paikot-ikot sa panahon ng mabilis na pag-load ng mga spike.

• Direct Sensing:Ang yunit na ito ay may kakayahang pagsamahinMga Sensor ng Temperatura ng Fiber Opticdirektang naka-embed sa paikot-ikot na "mga hot spot" sa panahon ng pagmamanupaktura.
• Real{0}}Data sa Oras:Nagbibigay ito sa mga operator ng real-time, lag-libreng data sa winding insulation temperature. Nagbibigay-daan ito para sa tumpak na dynamic na pag-load-na nagbibigay-daan sa iyong ligtas na itulak angtranspormer ng uri ng immersed na langislampas sa rating ng nameplate nito sa panahon ng mga kaganapang pang-emergency na grid nang hindi nanganganib sa buhay ng pagkakabukod.

Upang matiyak ang koordinasyon ng grid, ang electrical geometry ay na-optimize para sa mataas na reactance.

• Kasalukuyang Limitasyon ng Fault:Gumagamit kami ng isang pamantayanImpedance Voltage ($U_k$) ng 10.0%. Ang mataas na halaga ng impedance na ito ay isang kinakalkula na pangangailangan upang limitahan ang pangalawang short{1}}circuit current sa ibaba 25kA/31.5kA, na nagpoprotekta sa downstream na 11kV switchgear mula sa mga paputok na puwersa ng mekanikal.

Teknikal na Parameter	Data / Configuration
Na-rate na Kapangyarihan	16,000 kVA (16 MVA)
Pangunahing Boltahe	33kV / 66kV
Pangalawang Boltahe	11kV / 6.6kV
Regulasyon ng Boltahe	Vacuum OLTC (Naka-on-Load)
Saklaw ng Pag-tap	±8 x 1.25% (o custom)
Impedance Boltahe	9.0% - 10.0% (Mataas na pamantayan ng Z)
Paglamig	ONAN / ONAF (Nagdagdag ang mga tagahanga ng 20-25%)
Pagsubaybay	Fiber Optic Probe (Opsyonal) + OTI/WTI
Kabuuang Timbang	Tinatayang. 30,000 - 35,000 kg

16000 kVA transpormer na sumasailalim sa mataas na boltahe na dielectric na pagsubok

sa laboratoryo ng pabrika.

• Mga Zonal Substation:Ang pangunahing feeder transformer para sa isang makakapal na urban district o industrial park, na nagpapababa ng 66kV sub-transmission power.
• Mga Campus ng Data Center:Naka-install bilang pangunahing N+N redundant supply para sa hyperscale facility (20MW+ IT load).
• Malaking-Paggawa:Pagpapagana ng heavy metalurgy o chemical electrolysis na mga planta kung saan hindi-napag-uusapan ang katatagan ng pagkarga.

16000 kVA oil immersed transformer na nagpapagana ng hyperscale

campus ng data center.
