1500 KVA Pad Mount Three-Phase Oil-Immersed Distribution Transformer

Ang1500 kVA Pad Mounted Transformergumaganap bilang isang sentralisadong substation para sa malaki-imprastraktura. Bagama't pisikal na kahanga-hanga, ito ay ginawa gamit ang isang mababang-profile cabinet upang ihalo sa landscaping ng mataas-na mga katangian.

Ang yunit na ito ay muling tukuyin ang kategorya ngresidential pad mount transpormer. Hindi tulad ng maliliit na 25 kVA na lata na matatagpuan sa suburban backyards, ang 1.5 MVA giant na ito ay idinisenyo para sa "Vertical Neighborhoods"-high-rise condominium tower o malalaking apartment complex. Maaaring pasiglahin ng isang yunit ang higit sa 100 indibidwal na mga yunit ng tirahan (ipagpalagay na karaniwang sari-saring pagkarga), pinapalitan ang pangangailangan para sa mga bangko ng mas maliliit na transformer at pinapasimple ang underground cable network ng ari-arian.

Ang hamon sa engineering sa 1500 kVA ay hindi lamang pagbabago ng boltahe, ngunit pisikal na tinatapos ang kasalukuyang output. Sa 480V, ang yunit na ito ay naghahatid ng humigit-kumulang1804 Amps. Para dalhin ang load na ito, madalas na kailangan ng mga installer na maglapag ng 6 hanggang 8 parallel run ng 500 MCM o 750 MCM cable bawat phase.

Upang mapaunlakan ang "Dagat ng mga Kable," ang Low Voltage compartment ay nagtatampok ng aStaggered Spade Arrangement.

• Ang Geometry:Ang mga terminal ng spade ng NEMA (mga paddle) para sa Phase A, B, at C ay hindi nakahanay sa isang patag na eroplano. Sa halip, ang mga ito ay na-offset nang malalim.
• Ang Benepisyo:Ang tiered spacing na ito ay nagbibigay sa mga installer ng kritikal na wrench clearance. Nagbibigay-daan ito para sa wastong pag-torquing ng mga bolts sa likurang mga kable nang hindi nahaharangan ng mga kable sa harap, na tinitiyak ang isang secure, mababang-resistance na koneksyon na pumipigil sa "mga hot spot" mula sa mga maluwag na lug.

Staggered NEMA spade terminal sa mababang boltahe na kompartimento para sa

pagkonekta ng maraming mabibigat na cable.

Ang wastong paglalagay ng asset na ito ay nangangailangan ng katumpakan. Kapag naghahanda ang mga kontratistamount transpormermga yunit ng masa na ito (tinatayang. 4,500 kg), ang kongkretong pad ay dapat na palakasin.

• Pag-align ng Window:Ang ilalim na sill ay dinisenyo na may isang malaki, bukas na hugis-parihaba na lalamunan. Nagbibigay kami ng tumpak na mga guhit ng template upang matiyak na ang pangunahin at pangalawang mga conduit sa kongkreto ay ganap na nakahanay sa mga bushing well, na pumipigil sa stress sa mga siko sa panahon ng huling set-pababa.
• Integridad ng Sill:Ang mga base rails ay ginawa mula sa structural C-channel steel, na pinahiran ng coal-tar epoxy o undercoating upang maiwasan ang kaagnasan kung saan ang metal ay nakakatugon sa potensyal na mamasa-masang kongkretong ibabaw.

• Mataas na-Mga Condo:Nakaupo sa base ng isang 30-palapag na residential tower, bumababa ng 13.8kV hanggang 480V para sa riser bus duct ng gusali.
• Pinaghalong{0}}Mga Pag-unlad ng Paggamit:Pagpapagana ng city block na pinagsasama ang ground-floor retail sa upper-level na mga apartment.
• Mga Dorm ng Unibersidad:Isang solong sentralisadong power node para sa isang malaking student housing campus.

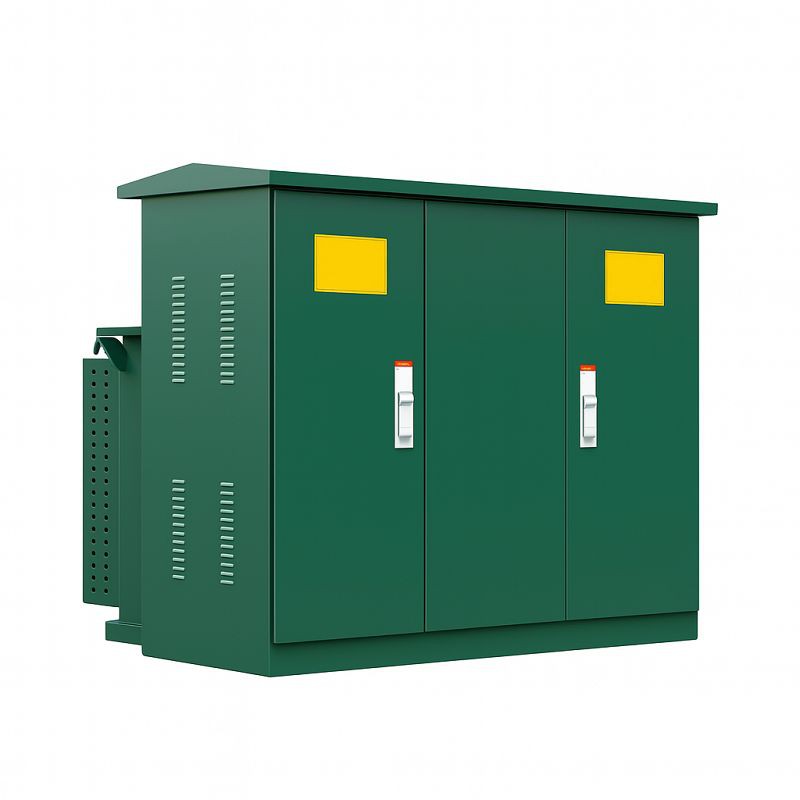

1500 kVA pad mounted transformer na nagpapagana sa isang mataas na-taas na tirahan

tore ng condominium.
