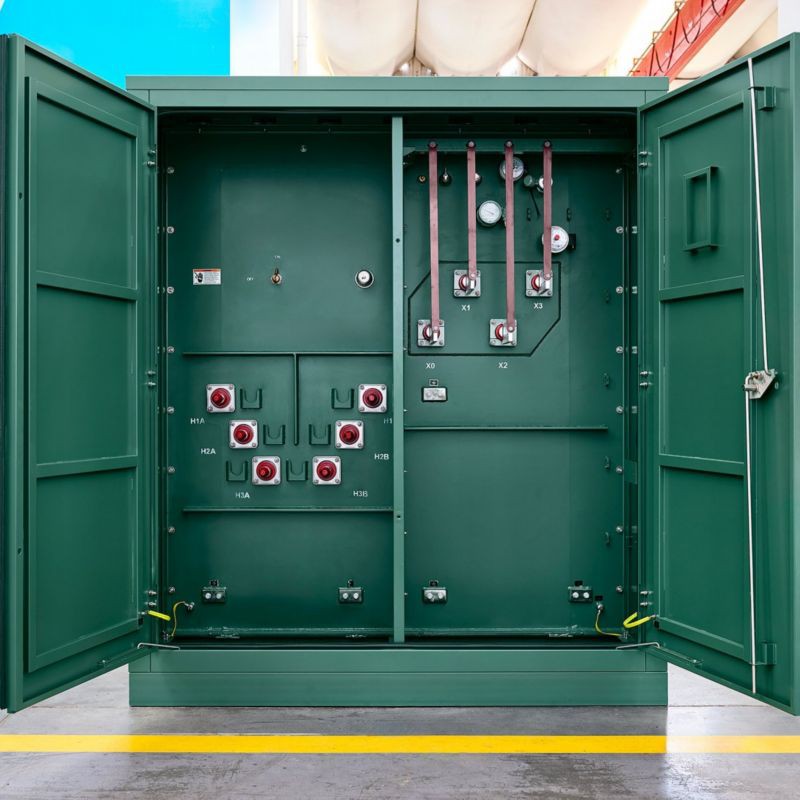

Ang 2 MVA Strategic Power Node
Ang2000 kVA Pad Mounted Transformergumaganap bilang isang desentralisadong substation, na nagdadala ng utility-scale power nang direkta sa perimeter ng gusali. Naghahatid ng humigit-kumulang2406 Ampssa 480V, epektibong pinapalitan ng unit na ito ang pangangailangan para sa malalaking panloob na switchgear room, na nagpapalaya ng mahalagang panloob na real estate para sa-kitang mga aktibidad.
Bilang isang mataas-pagganappad mount electrical transpormer, ito ay ininhinyero upang tulay ang agwat sa pagitan ng hilaw na grid ng utility at mga sensitibong pagkarga ng pasilidad. Hindi tulad ng mas maliliit na unit ng pamamahagi, ang 2 MVA na modelong ito ay kadalasang naka-customize sa mga feature na "Power Quality" para maghatid ng mga data center, ospital, o advanced na manufacturing plant kung saan kritikal ang waveform purity.
Fluid Engineering: Pamamahala sa Thermal Mass
Sa kapasidad na ito, ang yunit ay naglalaman ng napakalaking dami ng dielectric fluid upang pamahalaan ang init na nabuo ng core at coils.
- Mataas na-Efficiency Heat Exchange:Nagtatampok ang mga pader ng tangke ng malalalim-nakatuping corrugated na palikpik (o nababakas na mga radiator) na idinisenyo upang i-maximize ang nabasang lugar sa ibabaw. Ito ay nagtataguyod ng mabilis na natural na kombeksyon ngtranspormer na naka-mount na pad na puno ng langis, tinitiyak na ang pinakamataas na-temperatura ng langis ay nananatiling matatag kahit na sa ilalim ng tuluy-tuloy na ganap na-mga kondisyon ng pagkarga.
- Kaligtasan sa Sunog (Pagpipilian sa Langis ng Gulay):Para sa mga pag-install malapit sa mga inookupahang gusali, inirerekomenda namin ang pag-upgrade mula sa karaniwang mineral na langis saLikas na Ester Fluid.
- Ang Physics:Ang karaniwang mineral na langis ay may fire point na humigit-kumulang. 165℃. Sa kabaligtaran, ang mga natural na likidong ester (batay sa gulay-) ay may lampas na fire point360 degree. Ang paggamit ng mataas na-flashpoint fluid na ito ay inuuri ang transpormer bilang "Less Flammable" alinsunod sa mga pamantayan ng NEC, kadalasang nagbibigay-daan dito na mai-install nang mas malapit sa mga bintana o dingding nang hindi nangangailangan ng mamahaling fire barrier construction.
Malalim na nakatiklop na corrugated cooling fins sa dingding ng tangke upang pamahalaan
pag-aalis ng init.
Noise Filtration: Electrostatic Shielding
Ang malalaking pasilidad ay madalas na dumaranas ng "Common Mode Noise"-mataas-frequency spike mula sa grid na maaaring makasira ng data o makapinsala sa mga power supply ng server.
- Ang Harang:Upang kontrahin ito, nag-install kami ng aNaka-ground na Electrostatic Shield(copper sheet) sa pagitan ng pangunahin at pangalawang windings.
- Ang Function:Ang kalasag na ito ay gumaganap bilang isang capacitive buffer. Hinaharang nito ang mataas na-frequency transient na sumusubok na magdugtong mula sa HV papunta sa LV side at direktang inilipat ang mga ito sa ground. Ginagawa nitong isang passive power conditioner ang transpormer, na naghahatid ng "malinis" na boltahe sa pangalawang bus.
Teknikal na Data Sheet
|
Teknikal na Parameter |
Pagtutukoy / Mga Pagpipilian |
|
Na-rate na Kapangyarihan |
2000 kVA (2 MVA) |
|
Pangunahing Boltahe |
12.47kV / 13.2kV / 34.5kV |
|
Pangalawang Boltahe |
480Y/277V (Karaniwan) |
|
Na-rate na Kasalukuyan |
~2406 A (sa 480V) |
|
Uri ng Fluid |
Mineral Oil o Natural Ester (Mataas na Punto ng Sunog) |
|
Panangga |
Electrostatic Copper Shield |
|
Impedance |
5.75% (Karaniwan) |
|
Konstruksyon ng Tank |
5-Gauge o 3/16" Steel |
|
Kabuuang Timbang |
Tinatayang. 5,200 - 6,000 kg |
Karaniwang Konteksto ng Aplikasyon
- Mga Block sa Data Center:Nagsisilbi bilang nakalaang feed para sa 1.5 MW server hall row. Pinoprotektahan ng electrostatic shield ang mga kagamitan sa IT mula sa mga surge ng paglipat ng grid.
- Mga Kampus ng Unibersidad:Naka-install sa mataas na-traffic na lugar ng mag-aaral. Ang paggamit ng biodegradable natural ester fluid ay nag-aalis ng pananagutan sa kapaligiran at mga panganib sa sunog.
- Prosesong Pang-industriya:Pinapaandar ang malalaking 480V motor control center (MCCs) para sa mga water treatment plant o mga automated logistics hub.
2000 kVA pad mounted transpormer na nagsisilbi sa isang server ng data center
bulwagan.
