High-Density Power Distribution Node
Para sa mga pang-industriyang complex at hyperscale data center na nangangailangan ng 3 MVA ng kapangyarihan, ang mga air{1}}cooled na solusyon ay kadalasang nabigo dahil sa thermal throttling. Ito3000 kVA Pad Mounted Transformergumagamit ng disenyong-napuno ng likido (Mineral Oil o FR3 Fluid), na gumagamit ng superyor na thermal conductivity upang pamahalaan ang napakalaking init na nabuo sa buong pagkarga. Naghahatid ito ng kapasidad ng isang substation sa isang compact, ground-level footprint, na inaalis ang pangangailangan para sa malawak na nabakuran-sa mga yarda.
Kritikal na Pundasyon: Ang Transformer Mounting Pad
Ang pag-install ng unit na ganito kalaki-na tumitimbang ng humigit-kumulang 8,500 kg hanggang 10,000 kg-ay nangangailangan ng tumpak na civil engineering. Ang pakikipag-ugnayan sa pagitan ng base ng yunit at ngtranspormador mounting paday ang nag-iisang pinakamahalagang salik para sa pangmatagalang-integridad ng istruktura.
- Pamamahagi ng Pag-load:Ang kongkretotranspormador mounting paday dapat na engineered upang mapaglabanan hindi lamang ang static na timbang, ngunit ang mga dynamic na pwersa sa panahon ng energization. Ang isang hindi maayos na leveled pad ay maaaring humantong sa tank warping at gasket leaks sa paglipas ng panahon.
- Pag-align ng Cable:Sa 3000 kVA, ang mababang-boltahe na output ay nagsasangkot ng malalaking tansong busbar. Ang pagbubukas ng bintana satranspormador mounting paddapat na ganap na nakahanay sa lalamunan ng transpormer upang matiyak ang zero stress sa mga pagwawakas ng cable.
- Pag-angkla ng Seismic:Para sa mga zone na madaling kapitan ng paggalaw sa lupa, ang unit ay nagtatampok ng mga panlabas na cleat na idinisenyo upang direktang mag-bolt papunta satranspormador mounting pad, pinipigilan ang paglilipat sa panahon ng mga seismic na kaganapan.
Detachable panel radiators sa gilid ng transformer para sa natural
pagpapalamig ng kombeksyon.
Paglamig at Kahusayan (KNAN / KNAF)
Hindi tulad ng mas maliliit na unit, ang isang 3000 kVA transformer ay bumubuo ng makabuluhang core at winding heat.
- Corrugated vs. Radiators:Habang ang mas maliliit na unit ay gumagamit ng mga corrugated na pader, ang modelong ito ay karaniwang nilagyannababakas na mga radiator ng panelpara i-maximize ang surface area para sa natural convection (KNAN).
- Kakayahang Sobra sa Pagkarga:Ang disenyo ng tangke ay nagbibigay-daan para sa opsyonal na pag-install ng mga cooling fan (KNAF), na nagbibigay ng pansamantalang pagpapalakas ng kapasidad (hanggang 15-25%) sa panahon ng peak demand spikes nang walang overheating.

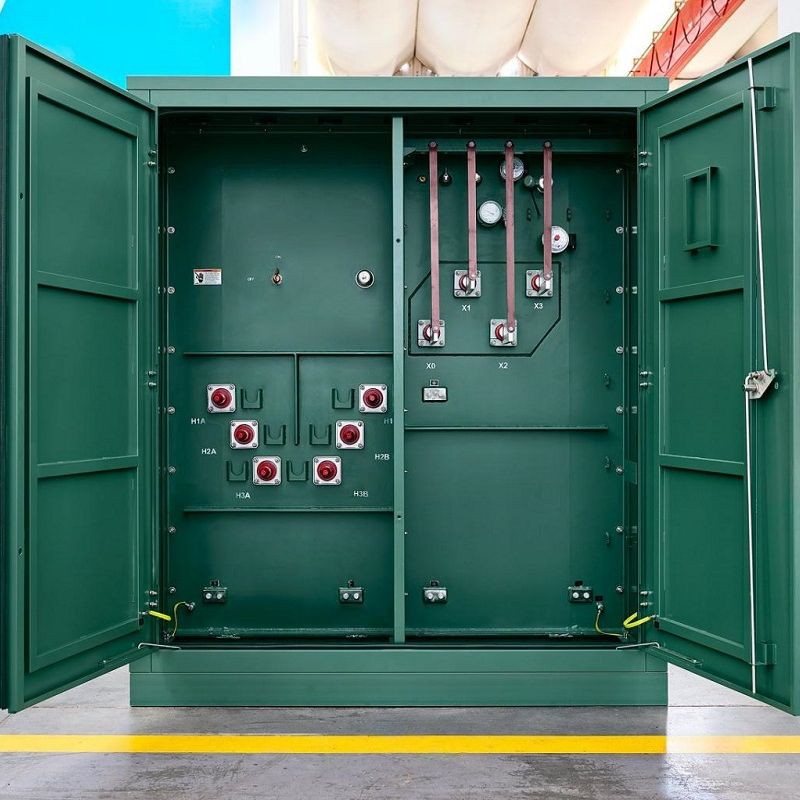

Patay-Front Safety Construction
Sa kabila ng mataas na rating nito, pinapanatili ng unit na ito ang mga pamantayan sa kaligtasan ng pad-mount family.
- Patunay-Tamper:Ang cabinet ay sinigurado ng mga penta-head bolts at padlock recesses, na tinitiyak na walang hindi awtorisadong pag-access sa mga live na bahagi.
- Compartmentalization:Ang mataas at mababang boltahe na mga compartment ay pinaghihiwalay ng isang matibay na metal na hadlang, na nagpoprotekta sa mga operator sa panahon ng mga regular na gawain sa pagpapanatili tulad ng oil sampling o gauge reading.
Teknikal na Data Sheet
|
Teknikal na Parameter |
Data / Configuration |
|
Na-rate na Kapangyarihan |
3000 kVA (3 MVA) |
|
Cooling Class |
KNAN (Natural) / KNAF (Forced Air Optional) |
|
Insulating Fluid |
Mineral Oil / FR3 (Vegetable Oil) |
|
Pangunahing Boltahe |
13.8kV / 24.94kV / 34.5kV (Loop Feed) |
|
Pangalawang Boltahe |
480V / 600V / 4160V |
|
Konstruksyon ng Tank |
Sealed Tank na may Welded Cover o Bolted Handholes |
|
Kabuuang Timbang |
Tinatayang. 8,500 kg - 10,500 kg |
|
Base sa Pag-install |
Concrete transformer mounting pad (Reinforced) |
Karaniwang Konteksto ng Aplikasyon
- Crypto Mining at Mga Sentro ng Data:Nagbibigay ng high-density power feed (4000A+) sa mga server container, kung saan ang space ay premium at ang panlabas na pag-install ay sapilitan.
- Pagtaas ng Solar Collector-:Pinagsasama-sama ang kapangyarihan mula sa maraming string inverters, pagtaas ng boltahe (hal., 600V hanggang 34.5kV) para sa grid transmission.
- Pang-industriya na Paggawa:Pinapaandar ang mabibigat na pagkarga ng motor at mga bomba sa mga planta ng kemikal o mga gilingan ng bakal kung saan walang espasyo sa loob ng substation.
3000 kVA pad mounted step-up transformer na naka-install sa a
utility-scale solar farm.
