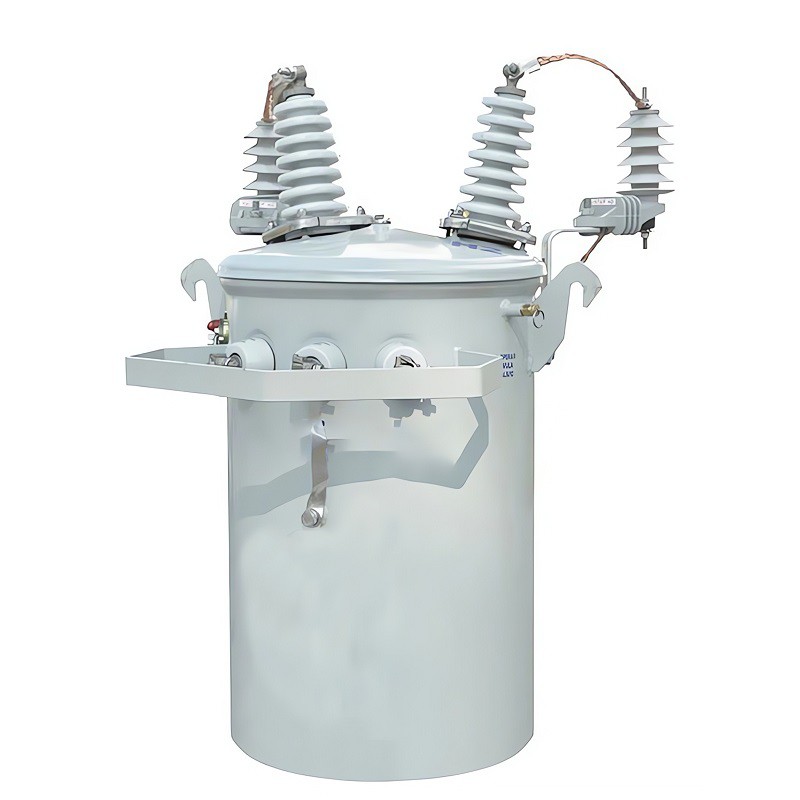

300 KVA Pole-Mounted Transformer

Ang300 KVA Pole-Mounted Transformertumatayo bilang ang pinakamataas na limitasyon ng kapasidad para sa tradisyonal na cylindrical (round-tank) na overhead form factor. Malapit nang maghatid830 Ampssa 208V, ang yunit na ito ay eksklusibong inengineered para sa mabibigat na komersyal o magaan na mga pasukan ng serbisyong pang-industriya kung saan ang underground na paglalagay ng kable ay hindi isang opsyon.



Bilang pinakamalaking pamantayantranspormer ng uri ng postesa seryeng ito, itinutulak nito ang mga hangganan ng iisang-pag-install ng poste. Dahil sa napakalaking dami ng langis at bigat ng core nito, karaniwang ipinag-uutos ng mga inhinyero sa istruktura na i-install ang unit na ito sa isangdalawang-pole na "H-Frame" na platformsa halip na isang cross-braso, tinitiyak ang ligtas na pamamahagi ng timbang sa habang-buhay ng pag-install.

300 kVA transformer na naka-install sa isang dalawang-poste na istraktura ng platform

para sa pamamahagi ng timbang.

Ang pagpili ng tamang transpormer sa antas ng kapasidad na ito ay kadalasang nagsasangkot ng pag-navigate sa terminolohiya ng industriya at mga uri ng istruktura.

Naghahanap ng "PMT" (Pad-Mounted)?
Habang ang "PMT" ay kadalasang ginagamit bilang pagdadaglat para sa Pole-Mounted Transformers, sa maraming rehiyon ay partikular itong tumutukoy sa Pad-Mounted Transformers (Ground-level green boxes). Kung ang iyong proyekto ay nangangailangan ng tamper-proof cabinet para sa ground installation (hal, para sa underground distribution), mangyaring lumipat sa aming PMT transformer (Pad Mounted) series.

Kailangan ng 400 kVA o 500 kVA sa isang Pole?
Ang 300 kVA unit ay ang limitasyon para sa cylindrical na disenyong ito. Gayunpaman, ang pag-install sa mga poste ay hindi hihinto dito. Para sa mga kapasidad tulad ng 400 kVA o 500 kVA, ang pisikal na istraktura ay lumilipat mula sa isang bilog na tangke patungo sa isang Rectangular Industrial Tank (na may mga radiator bank) upang pamahalaan ang thermal load. Ang mas malalaking unit na ito ay maaari pa ring maging platform-na naka-mount sa mga pole, ngunit ang mga ito ay teknikal na inuri sa ilalim ng aming Industrial series. Para sa mga kinakailangang ito, mangyaring mag-navigate sa aming 3 phase pole mounted transformer (Oil Immersed Section) upang tingnan ang mataas na-capacity na mga rectangular na opsyon na ito.

Ang paghawak sa mataas na agos ng isang 300 kVA unit ay nangangailangan ng matatag na pagkakakonekta.

• NEMA 6-Hole Spades:Upang maiwasan ang sobrang pag-init ng terminal, ang mababang-boltahe na bushing ay nilagyan ng mabibigat na-duty na tansong sagwan na may 6 na butas na pattern ng NEMA.
• Pampawala ng Strain:Ang napakalaking lugar ng pagwawakas na ito ay nagbibigay-daan sa mga line crew na gumamit ng maraming parallel conductor (hal., 3 x 350 MCM bawat phase) upang dalhin ang kasalukuyang, habang nagbibigay ng sapat na lugar sa ibabaw upang mag-bolt sa stress-relief bracket, na nagpoprotekta sa porselana mula sa bigat ng cable.

• Pagbaba ng Serbisyong Pang-industriya:gumaganap bilang nag-iisang pinagmumulan ng kuryente para sa isang katamtamang-laki ng pabrika, na naka-mount sa isang H-Frame platform sa hangganan ng ari-arian.
• Suporta sa Overhead Network:Ginagamit sa mga mas lumang grids ng lungsod kung saan ang paglaki ng siksik na load ay nangangailangan ng pag-maximize sa overhead na kapasidad bago maging kinakailangan ang pag-trench para sa mga underground cable.

300 kVA transformer sa isang H-frame platform na nagsisilbing pangunahing

pinagmumulan ng kapangyarihang pang-industriya.
