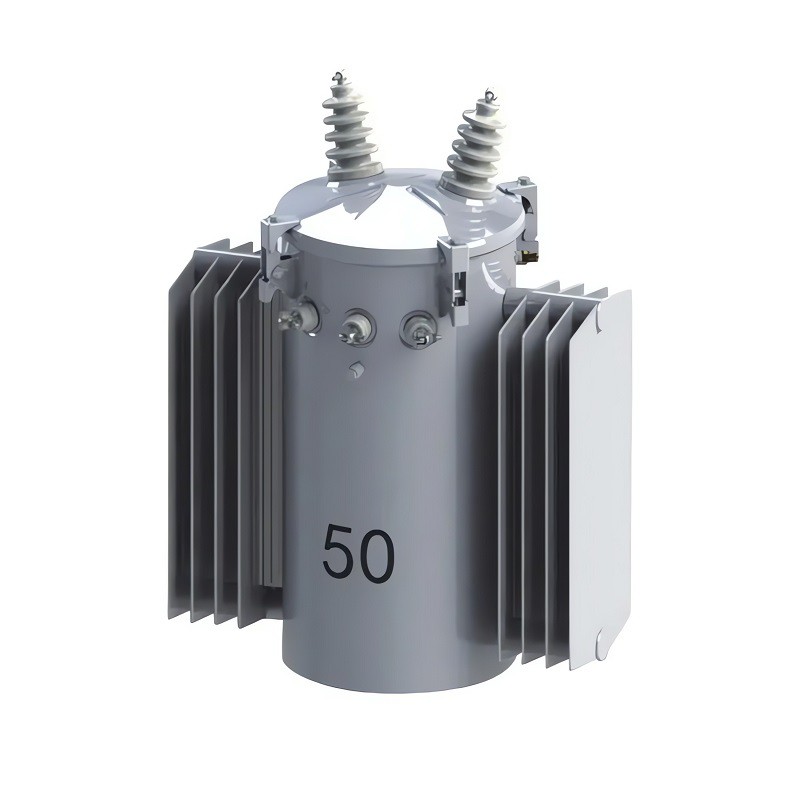

50 KVA Pole-Naka-mount na Transformer

Ang50 KVA Pole-Naka-mount na Transformernagsisilbing heavy lifter para sa malalaking residential estate at maliliit na commercial zone. Bagama't perpektong gumagana ito bilang isang nakapag-iisang supply para sa malalaking bahay, madalas na ikinategorya ng mga tagaplano ng utility ang unit na ito bilang isang "Commercial Banking Asset."

Ang pagtatalaga na ito ay susi kapag tumutugonposte mount transpormador 3 phasekinakailangan. Sa mga sitwasyong nangangailangan ng 150 kVA ng tatlong-phase power (hal., para sa isang maliit na machine shop o pumping station), ang mga inhinyero ay bihirang magtaas ng isang napakalaking-tangke ng tatlong bahagi-na yunit sa isang kahoy na poste dahil sa mga panganib sa pamamahagi ng timbang. Sa halip, ang karaniwang kasanayan sa engineering ay "I-banko" ang tatlo sa mga 50 kVA single-phase unit na ito sa isang cluster (Triplex configuration). Ang modular na diskarte na ito ay pinapasimple ang mga kalkulasyon sa pag-load ng poste at nagbibigay-daan para sa mas madaling pagpapalit ng mga indibidwal na phase.

Habang tumataas ang kapasidad sa 50 kVA, ang volume-sa-surface{3}}area ratio ay nagbabago, na ginagawang mas mahirap ang pag-alis ng init kaysa sa mas maliliit na unit. Ini-engineer namin itoposte transpormerna may na-optimizeMga Convection Channel.

• Sirkulasyon ng Langis:Ang panloob na paikot-ikot na pagpupulong ay may pagitan mula sa mga dingding ng tangke upang lumikha ng isang natatanging "thermosiphon" na landas. Habang umiinit ang langis sa mga coil, mabilis itong tumataas sa itaas, na naglalabas ng init sa takip ng tangke at mga dingding sa itaas bago bumaba kasama ng mas malamig na panlabas na shell.
• Overload Resilience:Pinipigilan ng aktibong panloob na sirkulasyon na ito ang pagbuo ng mga "static hot oil pockets" malapit sa HV winding, na tinitiyak ang50 kva transpormermaaaring mapanatili ang pinakamataas na pagkarga sa tag-araw (hal., sabay-sabay na pagsisimula ng A/C sa 10 tahanan) nang hindi nagpapalitaw ng pinabilis na pagtanda ng pagkakabukod ng papel.

Ang isang 50 kVA unit na puno ng langis ay tumitimbang ng humigit-kumulang 300 kg (660 lbs). Ang ligtas na pag-install ay nangangailangan ng mga partikular na mekanikal na tampok.



• Pagtaas ng Lug Geometry:Hindi tulad ng mas maliliit na unit na maaaring mahawakan, nagtatampok ang unit na itoMabibigat na-Tungkulin na Lifting Lugsdirektang hinangin sa dingding ng tangke (hindi lamang sa takip). Ang mga ito ay nakaposisyon upang matiyak na ang transpormer ay ganap na nakabitin nang patayo sa panahon ng pagtaas, na nagpapahintulot sa mga linemen na ihanay ang mga mounting bolts sa mga butas ng poste nang walang kahirap-hirap nang hindi nakikipagpunyagi laban sa isang nakatagilid na load.
• Tahanan ng pintura:Dahil sa mas malaking lugar sa ibabaw nito na nakalantad sa mga elemento, ang tangke ay sumasailalim sa aPitong-Stage Phosphate Washbago ang powder coating. Tinitiyak nito na ang mga bono ng pintura ay nasa antas ng molekular, na pinipigilan ang malaking ibabaw ng bakal na matuklap pagkatapos ng mga taon ng pagkakalantad sa UV.

Ang mga heavy{0}}na nakakataas na lug ay direktang hinangin sa dingding ng tangke para sa katatagan

sa panahon ng pag-angat.

• Mga Commercial Strip Malls:Isang bangko ng tatlong unit na nagpapagana sa isang hilera ng mga tindahan, binabalanse ang solong-mga pag-load ng ilaw na may tatlong-phase na HVAC na motor.
• Pagpapatuyo ng Agrikultura:Pinapalakas ang mga tagahanga ng grain dryer na nangangailangan ng mataas na panimulang torque.
• Grid Segmentation:Ginagamit ng mga utility upang ihiwalay ang isang partikular na cul-de-sac ng 8-10 bahay mula sa pangunahing feeder upang i-localize ang mga pagkagambala ng fault.

Bangko ng tatlong 50 kVA transformer na pinagsama-sama para sa komersyal

tatlong{0}}phase na kapangyarihan.
